ネットワークカメラ PLANEX カメラ一発! FFP-PKW06N (CS-W06Nの簡易パッケージ版)

の無線LANでの接続方法について説明します。
※以降では、本製品のことを「製品」、「ネットワークカメラ」または
 「ネットワークカメラ CS-W06N」と呼ぶことにします。


1.環境

ネットワークカメラ              : PLANEX カメラ一発! FFP-PKW06N
無線LAN親機                :バッファロー WZR-600DHP (*1)
パソコン                    :FUJITSU LIFEBOOK AH77/H(OS:Windows 7)

ネットワーク構成図
140322_04

(*1) 私は、バッファロー WZR-600DHP を使用しているのですが、現在はもう新品の販売
   はされておらず、中古品のみの販売となっているようです。
   今買うのなら、後継機種と思われる WZR-600DHP3 がよいと思います。
   価格は2014.9.15現在 5,854円です。



2.オンラインマニュアル

本記事の内容は、製品に添付されていた紙マニュアル「スタートガイド CS-W06N」
のSTEP 3「Wi-Fi接続をする場合の設定」に該当します。
Web上では、以下のサイトで公開されています。
 スタートガイド CS-W06N STEP 3「Wi-Fi接続をする場合の設定」


3.手順(無線LANで接続)

3.1 接続方法を有線LANから無線LANに切り替える

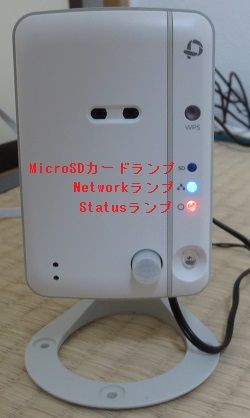

(1) ネットワークカメラ と 無線LAN親機がLANケーブルで接続されている状態の時、
  ネットワークカメラでは、Networkランプが青点灯、Statusランプが赤点灯している。
  ※Networkランプのほうは、実際には時々点滅している。
IMG_1635

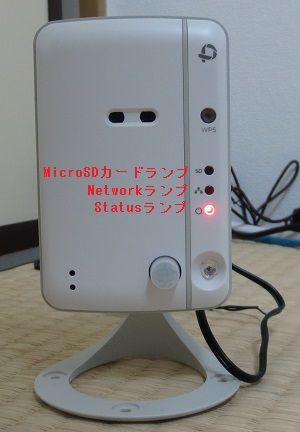

(2) ネットワークカメラ と 無線LAN親機を接続しているLANケーブルを外す。
  ネットワークカメラでは、Networkランプが消灯、Statusランプは赤点灯となる。
IMG_1636

(3) 無線LAN親機(ここではバッファロー WZR-600DHPを使用)
  のAOSSボタン(下の写真ので囲った部分)を3秒ほど押す。
  →ランプ(下の写真ので囲った部分)が点灯から点滅に変わる。

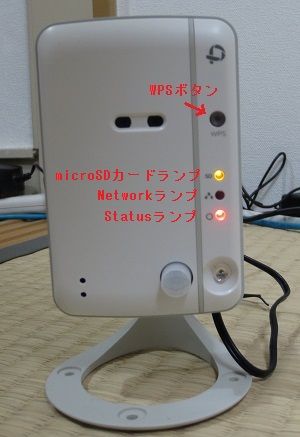

(4) (3)の操作から1分以内に、ネットワークカメラの WPSボタンを押す。
IMG_1637

  上図のように、
    microSDカードランプ:黄色点灯
    Networkランプ   :消灯
    Statusランプ    :赤点灯
  の状態と、
  下図のように、Networkランプのみ青点灯の状態を、交互に数十秒間繰り返す。
IMG_1638

  ※「点灯」と書きましたが、短い時間に上記の状態を交互に繰り返すので、
   「点滅」と表現するのが正しいかもしれません。

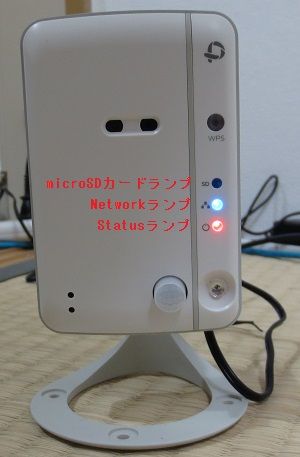

(5) 最終的には、(LANケーブルを外した状態で)(1)と同じく、
  Networkランプが青点灯、Statusランプが赤点灯(Networkランプのほうは、実際には
  時々点滅)の状態となる。
IMG_1639


3.2 ネットワークカメラが映像を表示することの確認

(1) パソコンにおいて、「カメラ一発!アプリ」を起動する。
  具体的には、アプリインストール時にデスクトップに生成された
  「カメラ一発!」のショートカットをクリックするか、
     140321_32

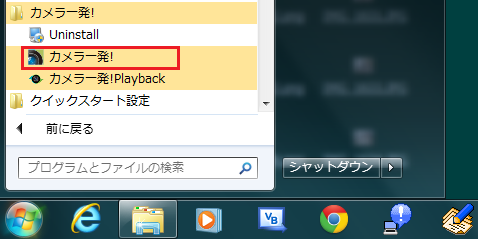

  [スタート]→[すべてのプログラム]→[カメラ一発!]→[カメラ一発!]をクリック。
     140321_41

(2) ネットワークカメラが撮影した映像が表示される。
  ※映像が表示されない場合は、[カメラリスト]の下に表示されているカメラ名
   (ここでは w06n。下図赤枠で囲った部分)をダブルクリックする。
140322_02

  関連部分を拡大すると以下のとおり。
140322_03


関連商品紹介ページ
[FFP-PKW06N]    [CS-W06N]

(注) FFP-PKW06N は CS-W06N の簡易パッケージ版です。中身は同じでお安くなります。
