ネットワークカメラ IODATA Qwatch TS-WPTCAM

に、スマートフォン(iPhone)から、QwatchViewを使ってアクセスした状態で、
パンチルトおよびプリセット機能を使用する方法について説明します。

注1.パンチルトとは、カメラの向きを上下左右に動かす機能のことです。
  プリセットとは、カメラをどの方向にどれだけ動かすかを事前に登録しておく
  機能のことです。

注2.ユーザー権限(アカウント)は、管理者権限でテストしました。
  ユーザー権限(アカウント)を管理者権限に変更する手順については以下の記事を参照して
  ください。

  なお、1のオンラインマニュアルによると、パンチルト/プリセットにより、
  カメラを動かすことはオペレーター権限でもできるようです。
  プリセットの設定は、管理者権限でしかできないようです。

注3.スマートフォンのネットワークへの接続方法は、LTEでもWi-Fi(無線LAN)でも成功しました。


1.オンラインマニュアル

本件に関する仕様は、以下の場所に記載されています。
QwatchView 画面で見るマニュアル P21-P22「パンチルト」


2.環境

ネットワークカメラ              : IODATA Qwatch TS-WPTCAM
無線LAN親機                :バッファロー WZR-600DHP (*1)
スマートフォン                :iPhone (QwatchViewをインストール)

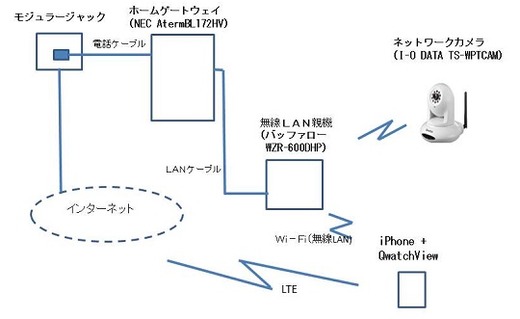

ネットワーク構成図
140316_02

(*1) 私は、バッファロー WZR-600DHP を使用しているのですが、現在はもう新品の販売
   はされておらず、中古品のみの販売となっているようです。
   今買うのなら、後継機種と思われる WZR-S600DHP がよいと思います。
   価格は2014.12.20現在 6,967円です。


3.パンチルト

(1) スマートフォン(iPhone)のホーム画面で、QwatchViewのアイコン(下図赤枠で囲った部分)
  をタップ。
IMG_1148

(2) 登録しているカメラのうち、IODATA Qwatch TS-WPTCAM(私の場合、カメラ名は、
  CAM-B104)(下図赤枠で囲った部分)をタップ。
IMG_1149

(3) [パンチルト](下図赤枠で囲った部分)をタップ。
  ※もしメニューに[パンチルト]が表示されていなければ、メニューを左右にスワイプして
   [パンチルト]を表示させてから[パンチルト]をタップ。
IMG_1150

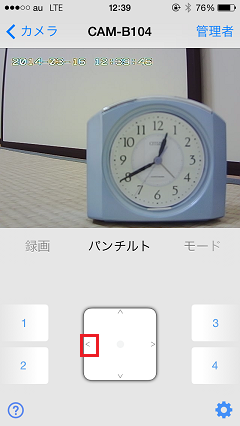

(4) パンチルトでカメラを動かすことができる画面になる。
  左方向の矢印(下図赤枠で囲った部分)をタップ。
IMG_1151

(5) カメラが左を向いた。
  左方向の矢印(下図赤枠で囲った部分)を再度タップ。
IMG_1152

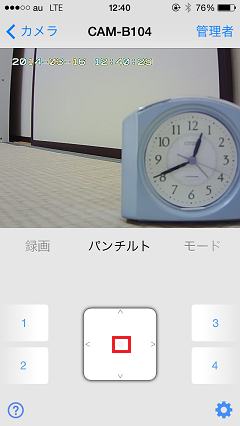

(6) カメラがさらに左を向いた。
  カメラの方向を指定するボタンの真ん中をタップ。(下図赤枠で囲った部分)
IMG_1153

(7) カメラの向きが元の向きに戻る。
  上方向の矢印(下図赤枠で囲った部分)をタップ。
IMG_1154

(8) カメラが上を向いた。
  上方向の矢印(下図赤枠で囲った部分)を再度タップ。
IMG_1155

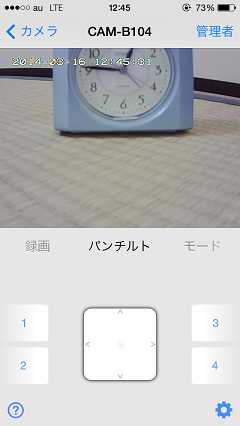

(9) カメラがさらに上を向いた。
  カメラの方向を指定するボタンの真ん中をタップ。(下図赤枠で囲った部分)
IMG_1156

(10) カメラの向きが元に戻る。
IMG_1157


4.プリセット

(1) 右下の設定ボタン(下図赤枠で囲った部分)をタップ。
IMG_1157_1

(2) [プリセット設定](下図赤枠で囲った部分)をタップ。
IMG_1158

(3) プリセット番号の下の数字(1と書いてある)をタップ。
IMG_1159

(4) プリセットは4個まで設定でき、各々に番号を付けるようになっている。
  今回は、プリセットの番号を1にすることにして、
  そのまま変更せずに、[完了](下図赤枠で囲った部分)をタップ。
IMG_1160

(5) 下方向の矢印のボタン(下図赤枠で囲った部分)を3回タップ。
IMG_1161

(6) カメラが下方向の矢印を3回タップした分だけ下を向く。
  [設定](下図赤枠で囲った部分)をタップし、
  [完了](下図オレンジ枠で囲った部分)をタップ。
IMG_1162

(7) パンチルトの画面に戻る。
  カメラの向きは、プリセットの設定時(上記(5)(6))で動かしたままの状態。
  カメラの方向を指定するボタンの真ん中をタップ。(下図赤枠で囲った部分)
IMG_1163

(8) カメラの向きが元に戻る。
  [1]のボタン(下図赤枠で囲った部分)をタップ。
IMG_1164

(9) カメラが、(5)(6)で設定した方向を向く。
IMG_1165
