ネットワークカメラ IODATA Qwatch TS-WPTCAM

にSDカードを挿入し、スマートフォン(iPhone)から、QwatchViewを使って
そのSDカードに静止画/動画を保存する手順と、
SDカードに保存した静止画/動画を参照する方法について説明します。

注1.ユーザー権限(アカウント)は、管理者権限でテストしました。
  ユーザー権限(アカウント)を管理者権限に変更する手順については以下の記事を参照して
  ください。

注2.スマートフォンのネットワークへの接続方法は、LTEでもWi-Fi(無線LAN)でも成功しました。


1.オンラインマニュアル

本件に関する仕様は、以下の場所に記載されています。
・SDカードに静止画/動画を保存する手順
 →QwatchView 画面で見るマニュアル P14~P19「録画」
・SDカードに保存した静止画/動画を参照する手順
 →QwatchView 画面で見るマニュアル P12~P13「ライブラリ」


2.環境

ネットワークカメラ              : IODATA Qwatch TS-WPTCAM
無線LAN親機                :バッファロー WZR-600DHP (*1)
スマートフォン                :iPhone (QwatchViewをインストール)
SDカード                   :Transcend SDHCカード 8GB Class10(*2)

(*1) 私は、バッファロー WZR-600DHP を使用しているのですが、現在はもう新品の販売
   はされておらず、中古品のみの販売となっているようです。
   今買うのなら、後継機種と思われる WZR-S600DHP がよいと思います。
   価格は2014.12.20現在 6,967円です。

(*2)  SDカードの選び方に関しては、以下の記事を参照してください。
     SDカード、SDHCカード、SDXCカードの選び方

ネットワーク構成図
140316_01

3.SDカードに静止画/動画を保存するための設定

(1) スマートフォン(iPhone)のホーム画面で、QwatchViewのアイコン(下図赤枠で囲った部分)
  をタップ。
IMG_1117

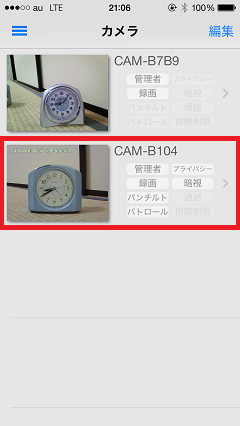

(2) 登録しているカメラのうち、IODATA Qwatch TS-WPTCAM(私の場合、カメラ名は、
  CAM-B104)(下図赤枠で囲った部分)をタップ。
IMG_1118

(3) 画面右下の(i)のマーク(下図赤枠で囲った部分)をタップ。
IMG_1121

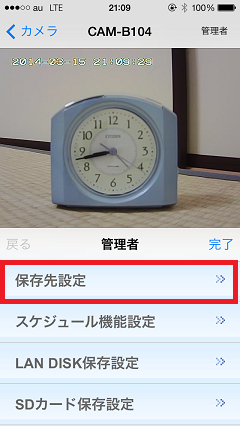

(4) [保存先設定](下図赤枠で囲った部分)をタップ。
IMG_1122

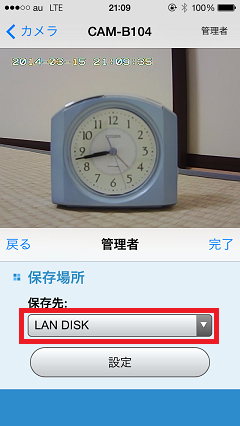

(5) [保存先]の下の欄(現在、[LAN DISK]と表示されている部分)(下図赤枠で囲った部分)
  をタップ。
IMG_1123

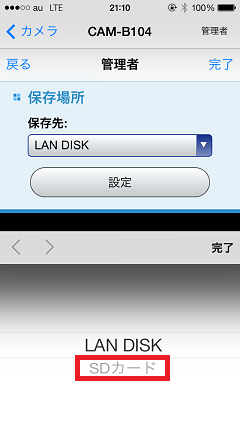

(6) 画面の下半分に、[LAN DISK]、[SDカード]のどちらを選ぶかの選択欄が出てくる。
  [SDカード](下図赤枠で囲った部分)をタップ。
IMG_1124

(7) [SDカード](下図黄色枠で囲った部分)の文字が大きく表示される。
  [完了](下図赤枠で囲った部分)をタップ。
IMG_1125

(8) 保存先の表示がが[SDカード]に変わっている。(下図黄色枠で囲った部分)
  [設定](下図赤枠で囲った部分)をタップし、
  [完了](下図オレンジ枠で囲った部分)をタップ。
IMG_1126

(9) [録画]のページで、かつて[LAN DISK]となっていた部分が、
  [SDカード](下図黄色枠で囲った部分)に変わっていることが確認できる。
  再度、(i)のマーク(下図赤枠で囲った部分)をタップ。
IMG_1129

(10)[SDカード保存設定](下図赤枠で囲った部分)をタップ。
IMG_1130

(11)SDカードの設定で変更したい部分があれば変更する。
  今回、私のほうでは、特に変更したい部分はなかったので、
  そのまま[完了](下図赤枠で囲った部分)をタップした。
IMG_1131

(12)(9)と同じ画面に戻る。設定はこれで完了。


4.SDカードに静止画/動画を保存

(1) 3の(1)(2)と同じ操作をする。

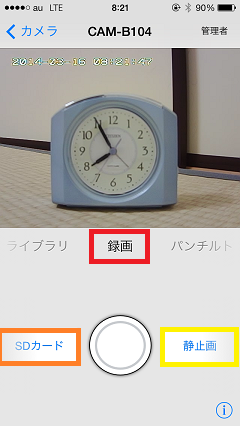

(2) [録画](下図赤枠で囲った部分)をタップ。
  ◎の左が[SDカード]になっていることを確認。(下図オレンジ枠で囲った部分)
   もしなっていなければ([ローカル]などになっていれば)、
   そこをタップして[SDカード]に変える。
  ◎の右が[静止画]になっていることを確認。(下図黄色枠で囲った部分)
   もしなていなければ([動画]などになっていれば)、
   そこをタップして[静止画]に変える。
IMG_1133

(3) ◎をタップ。(下図赤枠で囲った部分)
  これで静止画が、SDカードに保存される。
IMG_1134_1

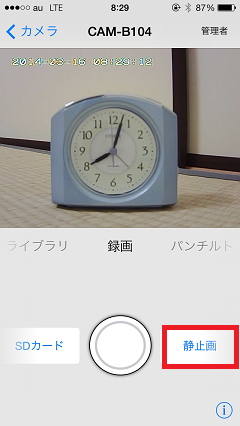

(4) [静止画]をタップ。(下図赤枠で囲った部分)
IMG_1134_2

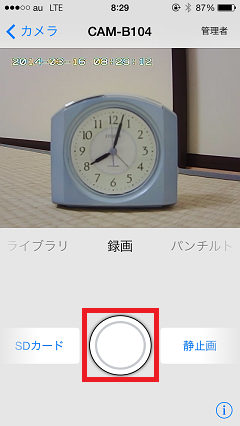

(5) [静止画]だった部分が[動画]に変わる。(下図黄色枠で囲った部分)
  ◎をタップ。(下図赤枠で囲った部分)
IMG_1135

(6) ◎の内側の○の中が赤くなる。(下図黄色枠で囲った部分)
  これは録画中であることを示している。
IMG_1136

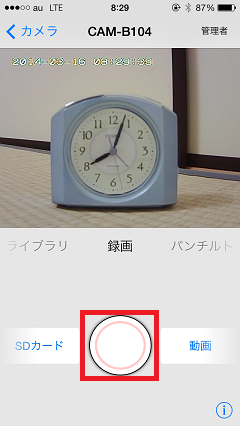

(7) 録画を完了したくなったら、再度◎をタップ。
  ◎の内側の○の中が白に戻る。(下図黄色枠で囲った部分)
  これで録画したもの(動画)が、SDカードに保存される。
IMG_1137


5.SDカードに保存した静止画/動画を参照する

(1) 3の(1)(2)と同じ操作をする。

(2) [ライブラリ]をタップし、(下図赤枠で囲った部分)
  [SDカード]をタップ。(下図オレンジ枠で囲った部分)
IMG_1138

(3) [IPCamera_Manual]をタップ。(下図赤枠で囲った部分)
IMG_1139

(4) 映像(静止画/動画)は、日付を名前とするフォルダに記録されている。
  本日の日付のフォルダ[2014_03_16]をタップ。
IMG_1140

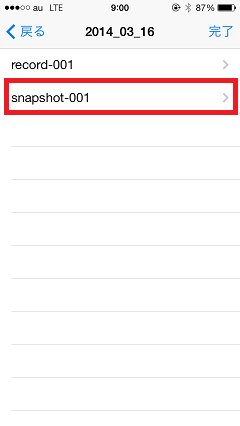

(5) [snapshot-001]に静止画が、[record-001]に動画が保存されている。
  ここではまず、静止画を見てみる。
  [snapshot-001]をタップ。(下図赤枠で囲った部分)
IMG_1141

(6) 保存した静止画のファイル名が表示される。
  ファイル名は、Record-(撮影した日時).jpg という形式になっている。
  今回は、1個だけしか静止画を保存していないので、
  その静止画(Record-2014-03-16_08-27-59.jpg)をタップ。(下図赤枠で囲った部分)
IMG_1142

(7) 静止画が表示される。終了する場合は右上の[閉じる](下図赤枠で囲った部分)をタップ。
IMG_1143

(8) [2014_03_16](下図赤枠で囲った部分)をタップして、1つ上のフォルダに戻る。
IMG_1144

(9) 動画フォルダ[record-001]をタップ。(下図赤枠で囲った部分)
IMG_1145

(10)保存した動画のファイル名が表示される。
  ファイル名は、Record-(撮影した日時).avi という形式になっている。
  今回は、1個だけしか動画を保存していないので、
  その動画(Record-2014-03-16_08-29-23.avi)をタップ。(下図赤枠で囲った部分)
IMG_1146

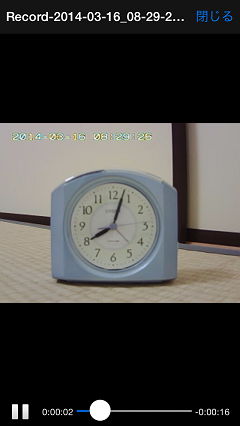

(11)動画が再生される。
  終了する場合は右上の[閉じる](下図赤枠で囲った部分)をタップするか、
  動画が再生し終わるのを待つ。
IMG_1147
